Descrizione:
Basata su chipset ALI m1689, questa scheda possiede 2 socket (939 e 754), e di conseguenza supporta i seguenti processori: AMD Athlon 64 FX(939), processore avanzato AMD64 64 bit e Sempron 32 bit.
E' dotata di 5 slot DDR DIMM.
Per il Socket 939 ha a disposizione 3 slot DDR DIMM: ddr1, ddr2, ddr3. Questi slot supportano moduli DIMM PC3200, PC2700 e PC2100, fino ad un massimo di 2 GB di RAM.
Il Socket 754 invece ha a disposizione solo 2 slot DDR DIMM: ddr4, ddr5. Supportano anch'essi i moduli DIMM PC3200, PC2700 e PC2100 fino ad un massimo di 2 GB.
Non è sicuramente una scheda madre recentissima ma offre molte funzionalità ed una elevata efficienza.
Montando il socket 939 (che ormai sta prendendo il sopravvento tra i socket della AMD) offre la possibilità di usufruire del dual-channel, che quindi darà la possibilità di avere bandwith raddoppiata.
Inizialmente i jumper della scheda madre sono impostati per il montaggio del socket 754, ma non è difficile spostarli per impostare la scheda madre per l'utilizzo dell'altro socket.
Ha due connettori IDE: ATA1 133 e ATA2 133 ultra DMA mode 6, inoltre possiede 2 connettori SATA che offrono la possibilità di aggiungere fino a due dispositivi SATA ad una velocità di trasferimento dei dati di 1,5 GB/s.
La scheda dispone di 8 canali input/output così suddivisi:
4 porte USB 2.0
1 porta rj integrata
1 porta parallela: supporto ecp/epp
1 porta seriale
1 porta PS/2 per mouse ed una per tastiera
L'audio integrato è a 7.1 canali con effetto sonoro surround 3D per supporti stereo ed offre davvero grandi soddisfazioni.
Buona la disponibilità di vari sensori per la temperatura del processore e della scheda madre, con blocco automatico del processore in caso di surriscaldamento, ed indicatore della velocità per la ventola del processore e per le ventole di raffreddamento.
Ha 3 slot PCI spec 2.2 ed uno slot AGP a 1,5 volt. Supporta modelli a 4x e 8x.
In complesso può ospitare 8 porte USB, di cui 4, come già detto, sono integrate con la motherboard.
Il BIOS della AMI supporta il plug and play, lo stepless control, SMSBIOS ed è compatbile con ACPI 1.1 wake up events.
Il montaggio della scheda madre è alquanto semplice e si arriva con molta facilità a tutti i suoi connettori, l'unica difficoltà che si potrebbe incontrare è quella di spostare il jumper j7 che è nascosto tra il condensatore e lo slot della RAM. Però questo non abbassa il voto sulla praticità della scheda. Il manuale è chiaro ed accessibile, di conseguenza non si dovrebbero riscontrare grandi difficoltà nell'assemblaggio.
Inoltre la scheda possiede tre connettori per ventole, di cui una per la CPU.
Purtoppo una nota negativa - forse anche l'unica - è il posizionamento degli slot PCI, che sono troppo vicini tra loro. Questo potrebbe impedirme l'utilizzo simultaneo, ed inoltre l'ultimo slot è davvero troppo vicino al connettore floppy il che rende, se attaccato in un secondo momento, l'aggiunta dell'unità davvero difficoltosa.
Il dual-channel, a differenza di alcune schede madri, può essere attivato soltanto tramite lo spostamento fisico dei moduli di RAM, quindi non possiede una voce apposita nel BIOS, ma questo non mi pare di vitale importanza.
Vantaggi:
Svantaggi:
Hardware correlati a "Asrock K8 combo-Z ":
E' dotata di 5 slot DDR DIMM.
Per il Socket 939 ha a disposizione 3 slot DDR DIMM: ddr1, ddr2, ddr3. Questi slot supportano moduli DIMM PC3200, PC2700 e PC2100, fino ad un massimo di 2 GB di RAM.
Il Socket 754 invece ha a disposizione solo 2 slot DDR DIMM: ddr4, ddr5. Supportano anch'essi i moduli DIMM PC3200, PC2700 e PC2100 fino ad un massimo di 2 GB.
Non è sicuramente una scheda madre recentissima ma offre molte funzionalità ed una elevata efficienza.
Montando il socket 939 (che ormai sta prendendo il sopravvento tra i socket della AMD) offre la possibilità di usufruire del dual-channel, che quindi darà la possibilità di avere bandwith raddoppiata.
Inizialmente i jumper della scheda madre sono impostati per il montaggio del socket 754, ma non è difficile spostarli per impostare la scheda madre per l'utilizzo dell'altro socket.
Ha due connettori IDE: ATA1 133 e ATA2 133 ultra DMA mode 6, inoltre possiede 2 connettori SATA che offrono la possibilità di aggiungere fino a due dispositivi SATA ad una velocità di trasferimento dei dati di 1,5 GB/s.
La scheda dispone di 8 canali input/output così suddivisi:
4 porte USB 2.0
1 porta rj integrata
1 porta parallela: supporto ecp/epp
1 porta seriale
1 porta PS/2 per mouse ed una per tastiera
L'audio integrato è a 7.1 canali con effetto sonoro surround 3D per supporti stereo ed offre davvero grandi soddisfazioni.
Buona la disponibilità di vari sensori per la temperatura del processore e della scheda madre, con blocco automatico del processore in caso di surriscaldamento, ed indicatore della velocità per la ventola del processore e per le ventole di raffreddamento.
Ha 3 slot PCI spec 2.2 ed uno slot AGP a 1,5 volt. Supporta modelli a 4x e 8x.
In complesso può ospitare 8 porte USB, di cui 4, come già detto, sono integrate con la motherboard.
Il BIOS della AMI supporta il plug and play, lo stepless control, SMSBIOS ed è compatbile con ACPI 1.1 wake up events.
Il montaggio della scheda madre è alquanto semplice e si arriva con molta facilità a tutti i suoi connettori, l'unica difficoltà che si potrebbe incontrare è quella di spostare il jumper j7 che è nascosto tra il condensatore e lo slot della RAM. Però questo non abbassa il voto sulla praticità della scheda. Il manuale è chiaro ed accessibile, di conseguenza non si dovrebbero riscontrare grandi difficoltà nell'assemblaggio.
Inoltre la scheda possiede tre connettori per ventole, di cui una per la CPU.
Purtoppo una nota negativa - forse anche l'unica - è il posizionamento degli slot PCI, che sono troppo vicini tra loro. Questo potrebbe impedirme l'utilizzo simultaneo, ed inoltre l'ultimo slot è davvero troppo vicino al connettore floppy il che rende, se attaccato in un secondo momento, l'aggiunta dell'unità davvero difficoltosa.
Il dual-channel, a differenza di alcune schede madri, può essere attivato soltanto tramite lo spostamento fisico dei moduli di RAM, quindi non possiede una voce apposita nel BIOS, ma questo non mi pare di vitale importanza.
Vantaggi:
- Prezzo accessibile
- Rapporto qualità-prezzo davvero elevato
- Dotazioni e funzionalità pregevoli
Svantaggi:
- Non è dotata di slot PCI EXPRESS
- Non è dotata di porte Firewire IEEE 1394
Hardware correlati a "Asrock K8 combo-Z ":
Caratteristiche:
Mostra tutte le caratteristiche Paragona schede- Formato
- Chipset
- Socket
- CPU supportate
- Memoria supportata
- Front Side Bus
ATX (30.5cm x 24.4cm)
ALI M1689
939 e 754
AMD ATHLON 64FX, AMD ATHLON 64 64 BIT, SEMPRON 32 BIT
Fino a 2 GB, PC3200/PC2700/PC2100, No ECC DDR SDRAM, Sistema DUAL-CHANNEL
800 mHZ
Dati:
Produttore: AsrockCosto: € 92,00 [Compra Asrock K8 combo-Z ]
Driver: Driver per Asrock K8 combo-Z
Sistemi Operativi: Linux/98/ME/NT/2K/XP
Software in dotazione: Ali mode utility, Sound effect, Uli 5289 utility
Convenienza: 8
Facilità d'uso: 8
Qualità/Affidabilità: 8
Innovazione: 7
Voto complessivo: 7.75
Settings e consigli: Forum
Immagini:

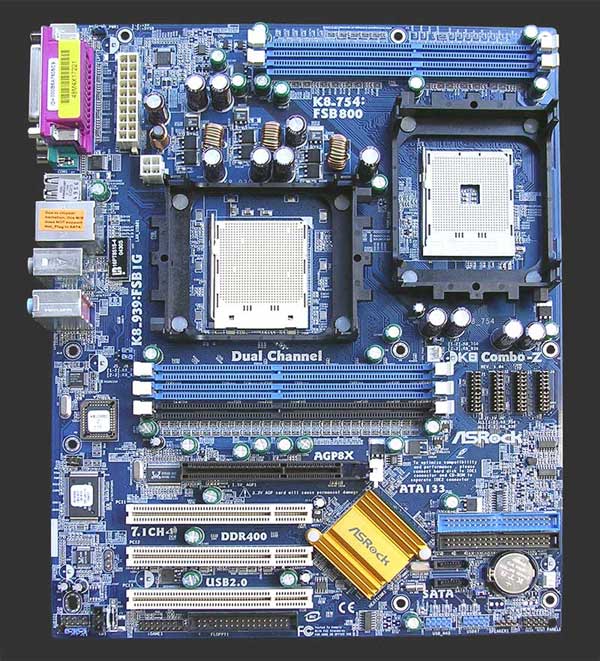

La scheda vista dall'alto |

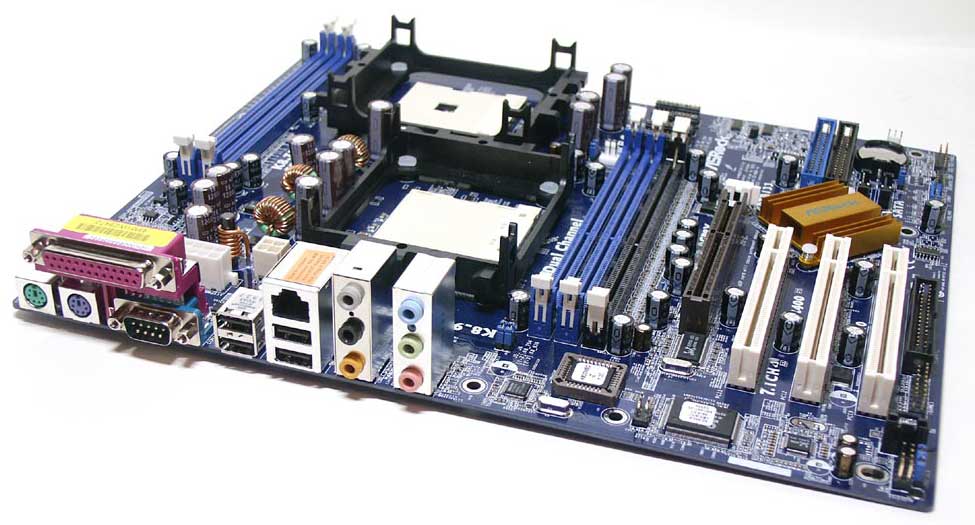

La scheda in prospettiva |
La confezione |
Il contenuto della confezione |
Ultimo aggiornamento scheda: 25/01/06
Scheda compilata da: patrix966
